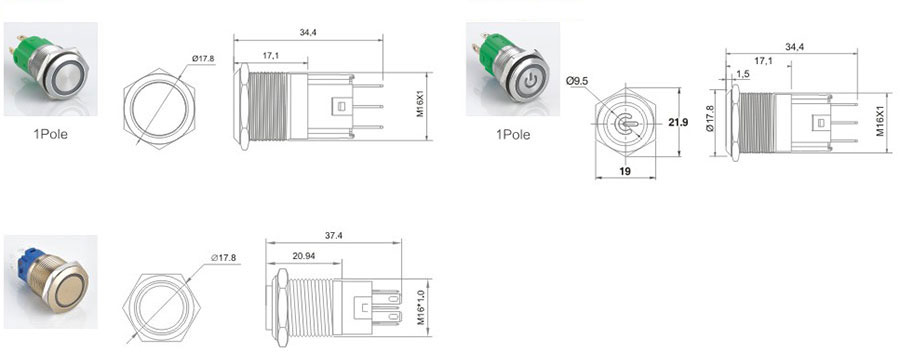

带灯金属防水按钮开关
|
名称外观 |
带灯形式 |
操作类别 |
触点 |
产品型号 |
外壳材料 |
颜色 |
额定电压 |
|
平钮环形带灯
|
带灯 |
自复 |
1NO+1NC |
A16SFE-11 |
S:不锈钢 N:黄铜镀铬 P:塑料 A:铝氧化 |
红 绿 蓝 黄 白 |
3V 6.3V 12V 24V 110V 220V |
|
自锁 |
A16SFE-11Z |
||||||
|
电源符号圆形
|
电源标志 | 自复 |
A16SFP-11 |
||||
| 自锁 |
A16SFP-11Z |
||||||
|
平钮环形带灯
|
三色带灯 | 自复 |
A16AFE-11R/G/B |
||||
| 自锁 |
A16AFE-11Z R/G/B |
产品特点和优势:
安装直径16mm
IP67防护等级
触点银镀金3μ
头部形状：弧面、平面、凹面、高面
带灯类型：点型、环型
采用交直流通用LED灯珠，接线端子无正负极区分
LED超高亮冷光源灯显示
灯珠内置保护电阻，无需外接
可定制图案，颜色及尺寸
符合标准：
符合 IEC60947-5-1 GB14048.5 标准
连接器
开关结构说明
|
型式 |
No.1 |
No.2 |
No.3 |
|
符号 |
|
||
|
示意图 |
|
||
|
说明 |
具有两个端子的双断电慢动触头开关个别产品可定制Y型常闭开关，详见产品说明 | ||
额定参数
|
工作电压 |
|
24V |
110V |
220V |
|
|
接触参数 |
AC (50/60Hz) |
阻性 |
— |
1.0A |
0.5A |
| 感性 |
— |
0.7A |
0.5A |
||
|
DC |
阻性 |
1.0A |
0.2A |
— |
|
| 感性 |
0.7A |
0.1A |
— |
||
防水型金属按钮开关命名方式
|
|
|||||||
|
金属按钮 |
安装尺寸 |
外壳材料 |
头部形状 |
接线方式 |
操作类型 |
灯珠颜色 |
电压 |
|
|
16mm |
S:不锈钢 N:黄铜镀铬 A:铝氧化 |
F:平面 H:高面 B:球面 E:环形灯 D:中心带灯 M:蘑菇头 |
11:单刀 (1NO,1NC) |
默认自复 Z:自锁 |
红 绿 蓝 黄 白 |
3V 6.3V 12V 24V 110V 220V |
注：常规的定制都是不锈钢外壳，如需铜镀铬外壳，请把型号第一个“S”换成“N”
触点规格
|
额定绝缘电压 |
250 |
||
|
发热电流 |
3A温度不超过最大额定值缩允许的电流 | ||
|
额定使用电压 |
12V 24V 110V 220V |
||
|
额定使用电流 |
交流50/60Hz |
电阻性负载 |
- - 5A 3A |
| 电感性负载 |
- - 3A 2A |
||
| 直流 |
电阻性负载 |
5A 5A 1A 0.5A |
|
|
电感性负载 |
2A 2A 0.2A 0.1A |
||
|
触点材料 |
银镀金 |
||
最小适应负载:3V AC/DC 5mA(参考值)
(可使用范围取决于使用环境和负载种类)
灯珠规格
| 灯珠类型 | 双向LED 灯珠 (交直流通用) |
| 额定电压 | 3V,6V,12V,24V,36V,110V,220VAC/DC |
| 额定电流 | 约 15mA 约 2mA |
| 发光颜色 |  |
| 寿命 | 40000 小时(参考值) |
| 灯珠等效电路 |
内置电阻：采用6V灯珠，需外接电阻。 |
注：如需单向直流LED灯珠可定制，其他电压规则可按需求定做。
主要技术参数
|
保护等级 |
IP67 |
|
触点类型 |
C:1 NO+1NC/2NO+2NC |
|
最大电压 |
250V AC/DC |
|
热流 |
3A |
|
最小负载 |
5V AC/DC,1mA |
|
触点材料 |
镀银金 |
|
端子形式 |
.110英寸焊接/快速连接 |
|
运行温度 |
-25°to+55°C |
|
操作湿度 |
45 to 85% RH |
|
接触电阻 |
50MΩ最大 |
|
绝缘电阻 |
100最小MΩ（500V直流兆欧） |
|
震荡电阻 |
10至55Hz，振幅1.2mm p-p |
|
保护等级 |
＞10g |
|
电气寿命 |
最少100,000次操作（在满额定负载下） |
|
机械寿命 |
维持：最少1,000,000次操作 瞬间：最少1,000,000次操作 |
|
耐压 |
开关单元：2,000V AC，1min，带电/无电部分和不同极的端子之间; |
|
锡焊温度 |
20W/5 seconds of 260°C/3 seconds |
