经济型金属按钮
|
名称外观 |
带灯形式 |
操作类别 |
触点 |
产品型号 |
外壳材料 |
|
平面圆形
|
不带灯 |
自复 |
1NO |
A19SF-10 |
S:不锈钢 N:黄铜镀铬 A:铝氧化 |
|
高面圆形
|
A19SH-10 |
||||
|
球面圆形
|
A19SB-10 |
||||
|
平面圆形
|
A19SF-2J |
||||
|
高面圆形
|
A19SH-2J |
||||
|
球面圆形
|
A19SB-2J |
产品优点和特点：
安装直径6/8/12/16/19/22/25mm
IP67防护等级
触点银镀金3μ
采用插脚式的接线方式或接线柱的接线方式
头部形状：弧面、平面、凹面、高面
可定制图案，颜色及尺寸
符合标准
符合IEC60947-5-1 GB14048.5 标准
|
触点方式 |
端子描述 |
|
|
|
结构图

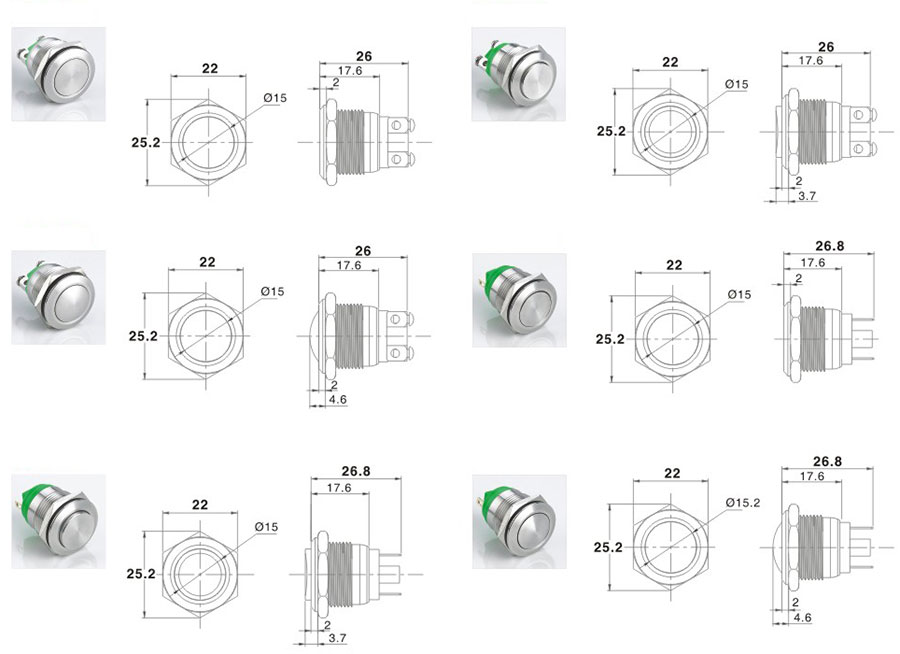

安装尺寸
经济型金属按钮开关命名方式
|
|
|||||
|
金属按钮 |
安装尺寸 |
外壳材料 |
头部形状 |
接线方式 |
操作类型 |
|
|
12mm 16mm 19mm |
S:不锈钢 N:黄铜镀铬 A:铝氧化 |
F:平面 H:高面 B:球面 |
10:接线柱（1NO） J:焊接式（1NO） |
默认自复 Z:自锁 |
注：常规的定制都是不锈钢外壳，如果铜镀铬外壳，请把型号第一个“S”换成“N”。
触点规格
|
额定绝缘电压 |
250 |
||
|
发热电流 |
3A 温度不超过最大额定值允许的电流 | ||
|
额定使用电压 |
12V; 24V; 110V;220V |
||
|
额定使用电流 |
交流50/60Hz |
电阻性负载 |
- - 5A 3A |
|
电感性负载 |
- - 3A 2A |
||
|
直流 |
电阻性负载 |
5A 5A 1A 0.5A |
|
| 电感性负载 |
2A; 2A 0.2A 0.1A |
||
|
触点材料 |
银镀金 |
||
最小适应负载:3V AC/DC 5mA(参考值)
(可使用范围取决于使用环境和负载种类)
灯珠规格
| 灯珠类型 | s双向LED 灯珠 (交直流通用) |
| 额定电压 | 3V,6V,12V,24V,36V,110V,220VAC/DC |
| 额定电流 | 约 15mA 约 2mA |
| 发光颜色 |  |
| 寿命 | 40000 小时(参考值) |
| 灯珠等效电路 |  内置电阻：采用6V灯珠，需外接电阻 采用交直流通用的LED灯珠，接线端子无正负极区分；60V以下灯珠已内置保护电阻 |
注：如需单向直流LED灯珠可定做；其他电压规格可按需求定做。
主要技术参数
|
保护等级 |
IP67 |
|
触点类型 |
1 NO/1NC可定制 |
|
最大电压 |
250V AC/DC |
|
热流 |
2A |
|
最小负载 |
5V AC/DC,1Ma |
|
触点材料 |
镀银 |
|
端子形式 |
.110”焊接/快速连接 |
|
运行温度 |
-25°to+55°C |
|
操作湿度 |
45 to 85% RH |
|
接触电阻 |
50MΩ最大值 |
|
绝缘电阻 |
100MΩ最小（500V DC兆欧表） |
|
震荡电阻 |
10 to 55Hz,振幅 1.2mm p-p |
|
保护等级 |
＞10g |
|
电气寿命 |
100,000 最低运行（满额定负载） |
|
机械寿命 |
维持:1,000,000 最低运行 瞬间:1,000,000 最低运行 |
|
耐压 |
开关单元：2,000V AC，1min，带电/无电部分和不同极的端子之间; 1,000V AC，同一极的端子之间1分钟; 1,500V AC，触点和灯头端子之间1分钟. 照明单元：交流2,000V，带电部分/地面之间1分钟 |
|
锡焊温度 |
260°C / 3秒的20W / 5秒 |
