自复按钮开关
|
产品图片 |
描述 |
触点模式 |
型号 |
颜色 |
外形尺寸 |
|
|
平钮 |
|
|||
|
|

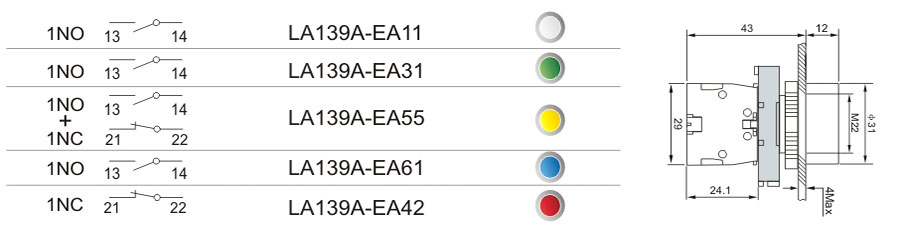

平钮 弹簧返回 自复型 |
|
|||
|
|

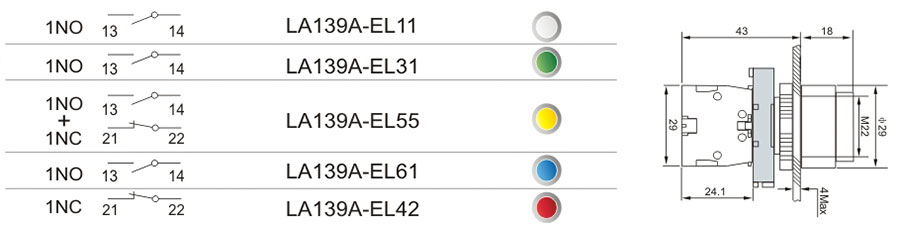

凸钮 弹簧返回 自复型 |
|
|||
|
|

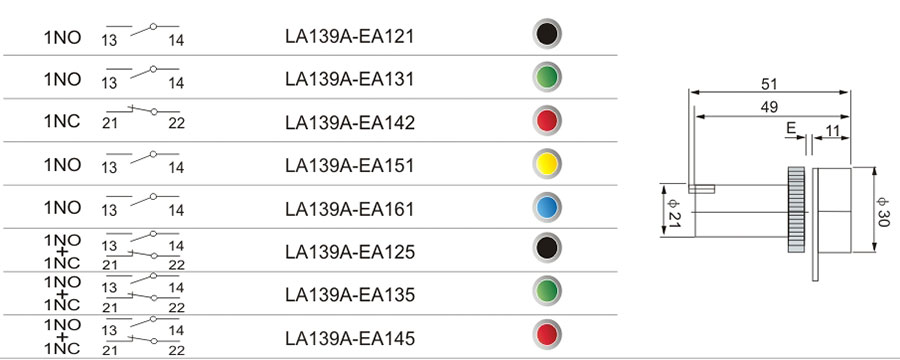

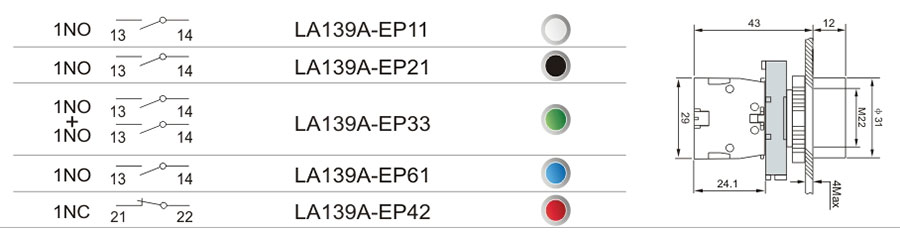

平钮（防水罩） 弹簧返回 自复型 |
|
|||
|
|

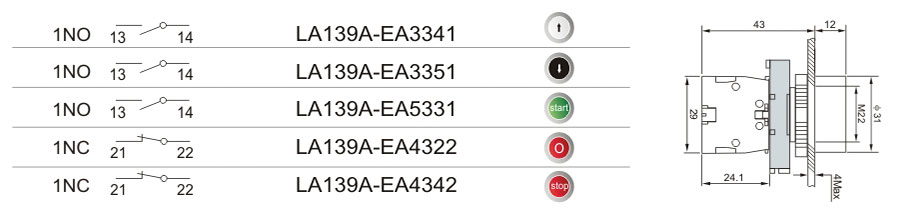

平钮（带符号） 弹簧返回 自复型 |
|
|||
|
|

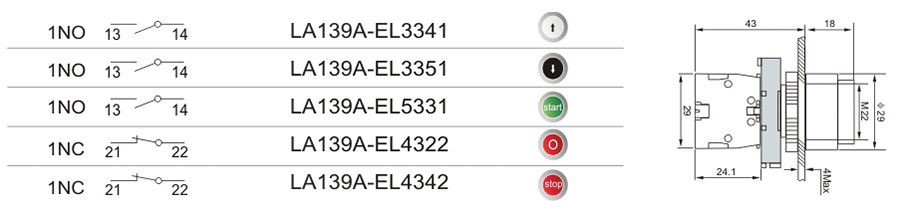

凸钮（带符号） 弹簧返回 自复型 |
|
|||
型号命名方式解释
|
|
|||
|
LA139A 系列 |
EA 平钮（自复型） EL 凸钮（自复型） EP 平钮（自复型，带防水罩） EC 蘑菇头按钮（自复型，∅40) ER 蘑菇头按钮（自复型，∅60) |
|
1=1NO 2=1NC 3=1NO 4=1NC 5=1NO+1NC |
|
产品图片 |
描述 |
触点模式 |
型号 |
颜色 |
外形尺寸 |
|
|
直接插入方式 |
|
|||
|
|
阻容降压方式 |
|
|||
|
|
直接插入方式 提供12～240V 灯泡 |
|
|||
型号命名方式解释
|
|
||||
|
LA139A 系列 |

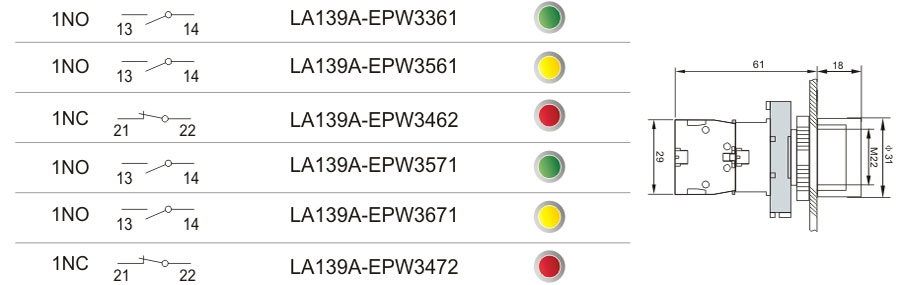

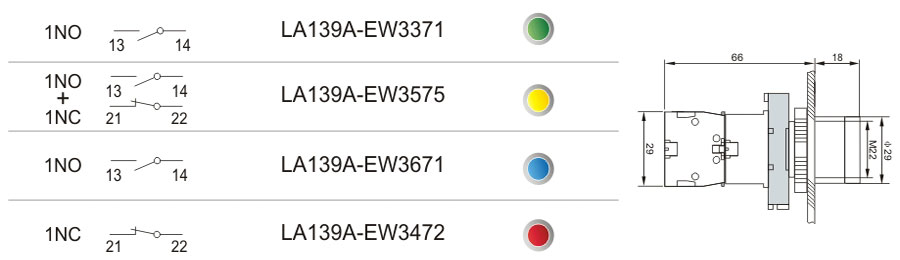

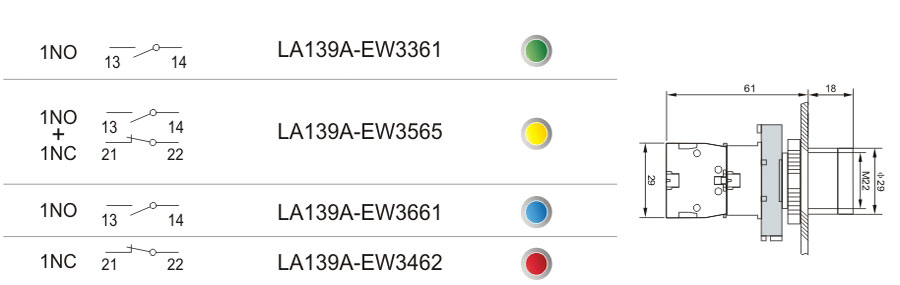

带灯型 EW3 灯钮（平头型）EPW3 灯钮（平头型，带防水罩） |
|
BA9S 基座 6=直接插入式, 7=阻容降压方试, 4=变压器降压方式 |
1=1NO 2=1NC 3=2NO 4=2NC 5=1NO+1NC |
产品特点和优势:
安装直径22mm
防护等级:IP40/IP65/IP66
坚固、可靠、长达3百万次的机械寿命，电寿命50万次
长达5万小时的LED指示灯使用寿命
常开和常闭接触组互相独立，可按需组合，便于更换
带灯按钮及信号灯统一采用BA9S灯座，可按需选用不同灯源
型号及其含义
|
|
 |
||||
|
|
B:金属系列 E:塑料系列 |
A :平头按钮 L :凸头按钮 p:带罩按钮 W:带灯按钮 D:选择开关(短柄） J :选择开关(长柄) G:钥匙开关 E :触点模块 Z:触点模块加中座 B :蘑菇头按钮030 C :蘑菇头按钮CP40 R :蘑菇头按钮0 60 S4:急停按钮(旋转释放,030) S5:急停按钮(旋转释放,040) S6:急停按钮(旋转释放,0 60) T :急停按钮(拉拔释放) V:指示灯 |
颜色 1:白 2:黑 3:绿 4:红 5:黄 6:蓝 选择开关 BD BJ BG 2 :二位置自锁 3:三位置自锁 4:二位置由右至左自复 5:三位置由右至中和 由左至中自复 6:三位置由右至中自复 7:三位置由左至中自复 |
派生产品 BA 3 :带符号 (仅限于BA.BL）
|
触点模块 1 : 1常开 2 : 1常闭 3 : 2常开 4 : 2常闭 5: 1常开+1常闭 |
使用环境条件
工作温度：-25~+70°C
储存温度：-40~+70°C
污染等级：3级
防护等级：IP40/IP65/IP66
海拔极限高度：专2000米
符合标准
EN 60947-1,GB14048.5
主要技术参数
额定绝缘电压：600V
约定发热电流：10A
开关额定值：AC-15 Ue:380V/250V Je=4.5A
接触电阻：≤50mA
推荐扭力：0.9Nm
接线面积：最小(min)1 x0.5mm2,最大(Max)2x1.5mm2 或1x2.5mm2
机械寿命：按钮≥ 300 x 104次;
旋钮≥ 1004次;
急停钮≥ 30 x 104次
电气寿命：≥ 30x104次
灯电压极限：0.8Ue≤U≤1.15Ue
特点
|
|
舒适的手指按压位置和幵关拨动操作 功能识别 自动接地 防手指触电设计 |
|
整体型号LA139A 按钮头-触点基座组装 按钮头自动保持在开孔中 按钮头旋转一定角度，卡入触点基座 2个金属螺钉固定 防震 自动接地 敞开式接线端，无需预松螺钉 电气功能 最多可装6付触点模块 |
|
|
镀铬金属头和安装底座 防震的螺钉端子 坚固、可靠、长达3百万次的机械寿命 长达5万小时的LED指示灯使用寿命 |
 |
高防护等级IP65 安装快速简单，最终形式由您决定 |
|
安装开孔图（厚度1到6mm） |
|
高防等级IP65 按钮头的安装 后端螺圈固定 |
|
|
|
|
||
|
面板表面最小 安装深度最浅 |
注：LA139A塑料系列安装面板厚度1至5mm |
触点基座卡式安装 无需任何工具 快捷、牢固 |
|
|
齐全的标识标牌-为您量身定做带功能符号的按钮 |
透明环形刻度板 |
|
|
|
|
|
不同选择 根据需要可任意定制 |
